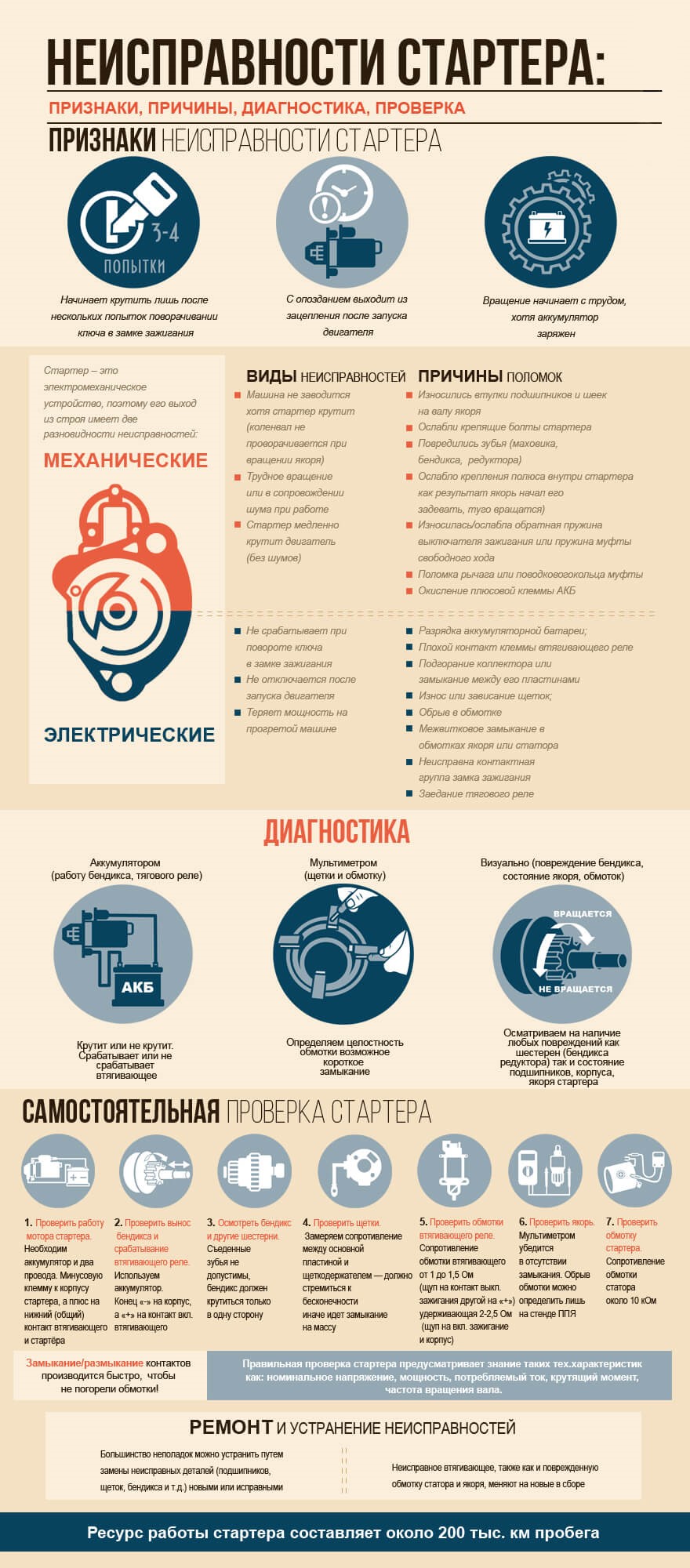

Несмотря на свои скромные размеры, стартер осуществляет запуск двигателя авто. Поэтому автовладельцу необходимо знать, как проверить стартер на исправность. Средний срок службы детали – 200 тыс. км пробега. Однако неполадки могут возникнуть и раньше. Этому узлу свойственно постепенно утрачивать работоспособность. О возникающих неполадках можно судить по некоторым признакам в изменении работы автомобиля в момент запуска мотора. Нехарактерные звуки, увеличение временного промежутка старта двигателя и ряд других могут свидетельствовать о том, что пришла пора проверить стартер. Барахлить может один из компонентов:

втягивающее реле;
щетки;
бендикс;
обмотка;
якорь.

Проверить работоспособность стартера, не снимая его, можно только по нескольким параметрам. Этот способ сработает, если подозрения вызывают мотор стартера или втягивающее реле. Первичная диагностика аккумулятором и парой проводов даст точный ответ, в них ли кроется причина поломки. Если этот метод проблем не выявит, придется снимать деталь и проверять стартер другими способами.

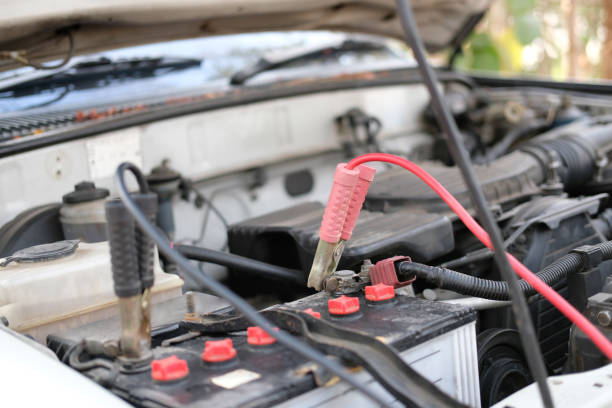

Диагностика запуска стартера аккумулятором

Для исключения очевидных поломок прибегают к простым методам проверки стартера. Принцип работы данного узла состоит в том, что при получении контакта реле срабатывает, а бендикс выдвигается и прокручивает шестерню. Подготовительная работа к тестированию заключается в следующем. Необходимо зафиксировать клемму “-” на корпусе, а при помощи контакта “+” замкнуть цепь на реле. В момент замыкания контактов электрической цепи и происходит проверка стартера на работоспособность. Если он крутит в обычном режиме, то причина не во втягивающем реле. Поиск поломки всех компонентов узла следует продолжить другими способами.

В случае обездвиживания шестерни причин может быть несколько. Однако уж точно не обойтись без дополнительных проверок обмотки, якоря и контактов.

Проверка щеток стартера

Задаваясь вопросом, как проверить стартер, следует вспомнить о разнообразии методов испытания щеток. Для некоторых из них понадобится специальное оборудование, а остальные доступны при наличии подручных средств. Диагностика мультиметром производится на разобранном узле. Необходимо проверить замыкание на массу, и если оно происходит, щетки неисправны.

При испытании омметром сопротивление между основной пластиной и щеткодержателем должно стремиться к бесконечности. Если данный прибор недоступен, можно проверить стартер 12-вольтовой лампочкой. Ее выводы нужно одиночно подсоединить к корпусу и щеткодержателю. В исправном состоянии лампочка не должна светиться, поскольку на щетках срабатывает защита.

Одновременно со снятием щеточного узла проводится визуальная проверка стартера. Необходимо осмотреть все составляющие – втулки, обмотку, щетки, коллектор и якорь. Повреждения на втулках могут привести к перекосу якоря и повреждению щеток. Кроме того, от втулок зависит корректность подачи тока и запуск моторчика. Все комплектующие детали тесно взаимосвязаны, поэтому малейшее нарушение в работе одного ведут к целому ряду повреждений во всем авто.

Основные проблемы с якорем стартера

Проверить работает ли якорь стартера, можно простым способом. На него напрямую нужно подать напряжение 12V, не задействуя реле. Прокручивание якоря свидетельствует о том, что он отлично работает. Недвижимый компонент – повод к дальнейшей разборке и диагностике омметром. Наиболее часто в работе детали обнаруживаются такие неисправности:

распайка выводов коллектора (определяется визуально);
повреждение обмотки (понадобится мультиметр);
замыкание обмотки (не обойтись без ППЯ).

На межвитковое замыкание могут указывать косвенные признаки, которые заметны при тщательном осмотре. Насторожить должны засоренные стружкой межламельные промежутки в коллекторе. Также причиной неисправности может быть контакт между шинкой обмотки и петушком, на который указывают выгоревшие ламели. Малейшее смещение коллектора приводит к перекосам внутри детали и ее неравномерному износу.

Тестирование бендикса стартера

Для того чтобы проверить работоспособность бендикса стартера, особого оборудования не понадобится. С помощью мягкой прокладки корпус обгонной муфты необходимо зажать в тиски. Затем нужно попытаться прокрутить его в обе стороны. Исправный узел не позволит это выполнить, поскольку вращается только в одном направлении, а в противоположном стопорится. Если проворачивается – причина поломки найдена и проверка стартера может быть завершена. Возможен также холостой ход бендикса, если на шестерне стерлись зубья или он залег. Если целостность шестерни можно определить визуально, то для выявления залегания понадобится полный разбор. Предупреждение подобных неполадок возможно, если хорошенько почистить механизм от старой смазки и грязи внутри редуктора.

Диагностика обмотки стартера

Чтобы проверить стартер комплексно, без тестирования обмотки не обойтись. По сути проверка обмотки статора похожа на диагностику щеток. Для этого подойдет дефектоскоп или лампочка до 100 Вт. Необходимо замкнуть последовательную цепь из обмотки и корпуса статора. Один вывод крепится на обмотку поочередно на каждый провод, а второй – на корпус. Светящаяся лампочка свидетельствует о пробое.

Действенным способом является и замер сопротивления омметром. Хорошим показателем является значение около 10 кОм. Для обмотки ротора такой метод также показателен. Один провод цепи нужно замкнуть на пластине коллектора, а второй – на сердечнике. Загоревшаяся лампочка – показатель поломки обмотки. Проблему можно попытаться решить перемоткой обмотки. Если эффекта нет, потребуется установка нового ротора.

Применение мультиметра для обнаружения проблем со стартером

Наряду с диагностикой контрольной лампочкой или дефектоскопом среди автолюбителей распространены другие методы, как проверить стартер с помощью аккумулятора и мультиметра. При этом они пригодны для обнаружения целого ряда проблем. Если щетки и обмотки прогоняются на замыкание, то обмотка реле – на небольшое сопротивление. Инструкция, как проверить стартер мультиметром, содержит всего несколько простых шагов:

разобрать узел;
измерить сопротивление между составляющими;
сделать прозвонки обмотки якоря.

Измеряют сопротивление в определенной последовательности. Сначала между щетками и пластиной, пластинами коллектора и сердечником, обмоткой и корпусом, корпусом и обмоткой. Необходимо также проверить стартер между контактом выключения зажигания и постоянным плюсом.

Между подключением обмоток возбуждения электродвигателя стартера сопротивление должно составлять около 1-1,5 Ом. Большее значение должно получиться между выводом подключения зажигания и корпусом тягового реле – до 2-2,5 Ом. В некоторых случаях должна быть зафиксирована нулевая проводимость. Например, между корпусом и обмоткой, контактом зажигания и плюсовым контактом реле, валом ротора и коммутатором, двумя обмотками. А вот в обмотках якоря сопротивление не определить при помощи мультиметра, поскольку оно слишком мало. Более рационально их прозвонить на предмет целостности. При этом каждая ламель должна звониться с остальными. Альтернативный вариант – проверить падение напряжения при подаче постоянного тока в 1 А на соседних ламелях. Уровень изменения должен быть одинаковым.

Основные принципы проверки стартера

У опытного автолюбителя диагностика основных узлов не отнимет много времени и сил. Новичку же стоит детально подойти к изучению проблемы. Если вопрос, как проверить работу стартера, для вас новый, то стоит соблюсти некоторые негласные правила:

замыкание контактов должно иметь минимальную длительность, чтобы не навредить обмотке;
работа с электрикой исключает присутствие влаги;
навыки формируются практическим путем, поэтому спешка недопустима;
разбирая любой узел, фиксируйте порядок креплений.

Не стоит забывать, что мелкие неполадки в работе техники проще и быстрее восстановить. Не игнорируйте первые сигналы о проблемах в авто, чтобы поломка не стала значительной.
